鉄筋診断

CPチェッカーM

(2011年 第18回芦原科学大賞 受賞装置)

CPチェッカーM BT コンクリート柱の内部の鉄筋破断を非破壊で検査・診断

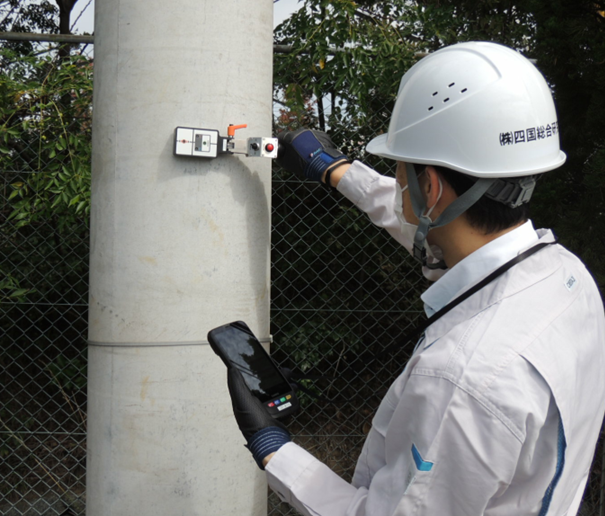

配電柱・電信柱・信号柱などの鉄筋コンクリート柱の内部鉄筋の破断を、柱表面から簡単な操作で検知。小型軽量、携帯・無線型なので、取扱いが容易。

CPチェッカーM BTのセット内容
CPチェッカーM BTのセット内容


健全と破断の測定結果の波形例
健全と破断の測定結果の波形例

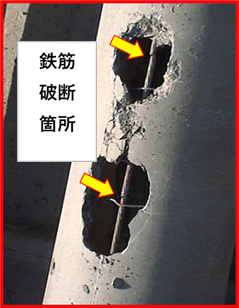

破断検出箇所のはつり結果例
破断検出箇所のはつり結果例

測定原理:漏洩磁束法

コンクリート柱の表面から鉄筋を磁石で着磁(磁化)し、破断個所で発生する磁場の乱れを磁気センサにより検出。異常箇所をランプとブザーで通知し、磁束波形を表示。

特徴

  1. センサユニット
    センサの操作速度に制約なく、速く(遅く)動かしたり、止めた状態でも正しく検知できるため、コン柱の鉄筋の破断を見落としにくく、優れた作業性。 (単3電池4本、最長8時間連続使用可能)
  2. レコーダユニット
    レコーダ(ハンズフリー)で測定した磁束波形をその場で確認でき、記録・保存、パソコンからでも調査結果を解析・出力可能。
  3. 磁石ユニット
    磁石の両面で使用でき、適度な磁力で着磁がスムーズ。
  4. 販売実績
    鉄筋破断の診断装置 CPチェッカーMは、平成16年の販売開始以来、電力、通信、鉄道、交通等のインフラの点検・検査業務の支援で10年以上の豊富な実績。

センサユニットの仕様


磁束密度検出範囲 ±200μT
電源 単三型電池×4
寸法 340mm×130mm×80mm(アーム折り畳み時)
重量 940g(電池含む)
動作時間 連続8時間
検出結果 LED、ブザーによる簡易判定
通信方式 Bluetooth Spec Ver2.1+EDR(Class2)

レコーダユニットの仕様

寸法 152mm×76mm×24mm
重量 50g(電池含む)
動作時間 連続5時間
記録媒体 microSDカード
通信方式 Bluetooth Spec Ver2.1+EDR(Class1)

磁石ユニットの仕様

内蔵磁石 希土類永久磁石
寸法 77mm×57mm×16mm(突起物、ハンドル別)
重量 290g

CPチェッカーM BT のご注文

御見積、ご注文、お問合せ等は、下記までお願いいたします。

【連絡先】

〒761-0192 高松市屋島西町2109番地8 (株)四国総合研究所 企画部 業務課
E-Mail:eigyo@ssken.co.jp  TEL: 087-844-9208  FAX: 087-844-9228

納品は即日発送、ご訪問による取扱いはご希望日をお知らせ下さい。

お取り置きもできます。数量に限りがありますので、まとまったご注文数の場合は、別途、納期等につきまして、お問い合わせ下さい。

装置のレンタルも賜っております。(2016年4月1日よりレンタル開始)

  • レンタル料金は、1~6ヶ月の場合、下記「ご案内」のとおりですが、ご要望があれば、別途、ご相談のうえ、御見積させていただきます。
  • お申込みされる場合は、下記「申込書」、「約款」をダウンロードいただき、記載事項のご確認および必要事項をご記入のうえ、ご返送下さい。
  • なお初回のみ、取引先会社登録が必要ですので、下記「取引先会社登録」をダウンロードいただき、必要事項をご記入のうえ、ご返送下さい。

ご案内・申込書・規約・登録等

レンタルのご案内はこちら1-レンタルのご案内[234KB]

レンタルの申込書はこちら2-レンタル申込書[20KB]

レンタルの約款はこちら3-レンタル約款[91KB]

取引先会社登録はこちら4-取引先会社登録カード(初回のみ) [23KB]

CPチェッカーMをお使いのお客様へ

旧製品の有線型レコーダユニットのサポートが終了しており、修理対応ができない場合があります。

旧製品の有線型CPチェッカーMのレコーダユニットにつきましては、平成27年12月末で全ての機種のメーカーサポートが終了となりました。そのため、弊社ストックの代替品が無くなった時点で、遺憾ながら順次修理対応を終了せざるを得ない状況にあります。 そこで、CPチェッカーM(有線型)をお使いのお客様には、センサユニットとレコーダユニット間のデータ通信を無線化した「CPチェッカーM BT」への買い替えを推奨させていただいております。

「CPチェッカーM BT」に買い替える場合、お手持ちの有線型CPチェッカーMを下取りいたします。

有線型CPチェッカーMを下取りさせていただく場合、「CPチェッカーM BT」(無線型)の購入価格を特別にお値引きをさせていただいておりますので、是非ご検討、ご相談下さい。
