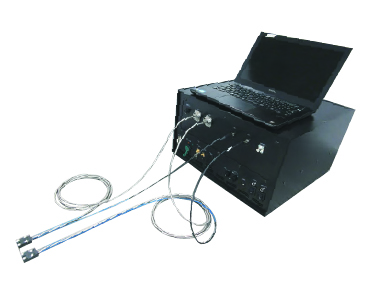

光学式マルチガスセンサーラマン散乱方式ー

特長

  • 光学的手法（レーザーラマン分光法）による各種ガスのリアルタイム濃度計測度計測
  • 水素を含む多くのガス種に対応対応
  • 光ファイバーを利用し，本体と離れた箇所のガス濃度モニタリングが可能
  • 計測結果をＰＣのモニター上に表示
リアルタイム濃度計測度計測

対象ガス

  • 本体内蔵の光学フィルタの切替により，希ガス等を除く多くのガス種に対応

  • 高ダイナミックレンジ

  • 水素ガスの場合，500ppm から100% まで，連続的に計測可能

ガス計測部

  • 小型のガス計測部(センサチップ）内のガス濃度を計測

  • サンプリング不要

  • レーザー光による非接触in situ（その場）計測

高速応答

  • 光計測による高速応答性（原理上はナノ秒オーダー）

  • カスタマイズ可能

  • 用途，使用環境に応じてカスタマイズ致します。

この成果の一部は，国立研究開発法人新エネルギー・産業技術総合開発機構（NEDO）の委託業務の結果得られたものです。

製品仕様

本体寸法 縦 : 249 mm, 横 : 431 mm, 奥行 : 430 mm（2チャンネル切替型の場合）
センサチップ寸法 縦 : 8 mm, 横 : 20 mm, 奥行 : 29.2 mm
光源レーザー DPSSナノ秒パルスレーザー（ Nd: YLF,波長349 nm）
応答速度 2秒以下
計測濃度範囲 500ppm - 100%　（水素ガスの場合）
計測対象ガス H2、N2、O2、CO2、SO2、NH3、CH4他（ラマン不活性ガスを除く各種ガス）
計測可能温度 耐熱光ファイバーの使用により，200℃程度までの高温下での計測可能
