アンモニアライダー
NH3 LIDAR
アンモニアライダー
特長
- 燃料、及び水素キャリアとして期待されるアンモニアの漏洩位置の特定が可能な、当社独自のアンモニア用LIDARシステム。
- レーザー、受光系，検出器，ADボードを内蔵したバッテリー駆動が可能なオールインワンモデル。
- 安全な距離から非接触計測が可能。
- 昼間の屋外計測にも対応。
- 光計測により、3次元的に漏洩ガスの位置(範囲)と濃度(濃度分布)を瞬時に測定可能。

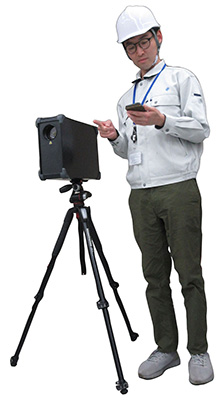

現場適用イメージ

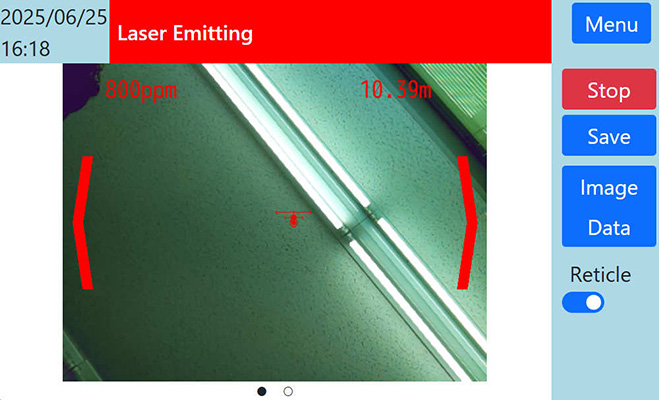

計測画面
遠隔・非接触計測
- 光計測により、遠隔から安全に漏洩箇所を計測可能。
プローブ等を使用せず非接触計測が可能。
濃度分布計測
- ３次元的にガスの空間濃度分布を捕捉。
ガス濃度、漏洩箇所までの距離、空間濃度分布を計測可能。
漏洩位置の特定
- 搭載した可視カメラで計測環境を表示。
計測環境の撮像画面上に計測点と計測結果を表示し、漏洩位置の特定が可能。
この成果の一部は、防衛装備庁が実施する安全保障技術研究推進制度JPJ004596の支援を受けたものです。
製品仕様
| 外形寸法 | 幅：145mm，奥行：440mm，高さ：310mm |
|---|---|
| 光源 | マイクロチップDPSSレーザー（波長：213nm，パルス幅1.0ns） |
| ライダー光学系 | coaxial式 |
| 受信光学系 | ケプラー式（有効径φ75mm，鏡筒長：215mm） |
| 検出対象ガス | NH3（カスタムによって単原子分子気体を除く各種ガスに対応） |
| 検出距離 | 装置から3～10mの範囲※長距離対応カスタムご相談ください |
| 設置場所 | 屋外，屋内問わず。非防爆 |
アンモニアライダー製品カタログ
