水素火災可視化装置ー定置型ー
水素火災可視化装置ー定置型ー
特長
- 水素火災可視化装置は眼に見えない水素火災を検知し、火災の領域や形状を可視化することができます。
水素火災を検知すると火災画像の記録や警報発報を行います。
また、平常時は侵入監視装置としても使用できます。

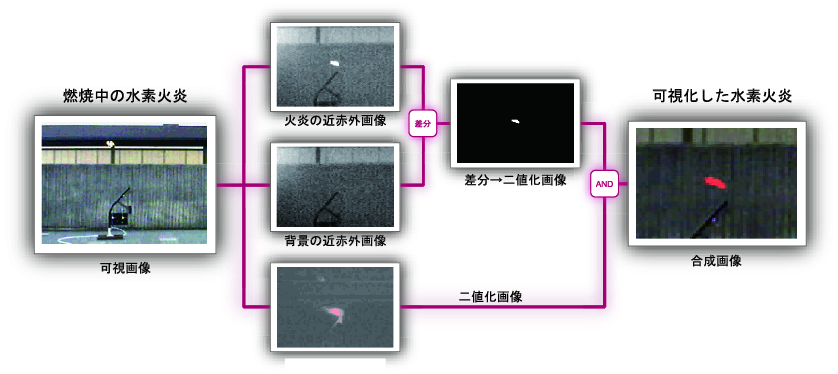

検知原理
- 水素火災の発光は眼に見えませんが、紫外線や近赤外線を放射しています。
これらの光を適切なカメラで撮影することで、水素火災を可視化します。 - 「紫外線センサ」が水素火災の発する紫外線を検知すると、 警報発報を行い、火炎画像の記録を開始します。 火災の近赤外画像と背景の近赤外画像から特定された 水素火災の領域で、且つ遠赤外画像から特定された高温 である領域を水素火災と判定し、火災判定領域を可視 画像上に表示します。

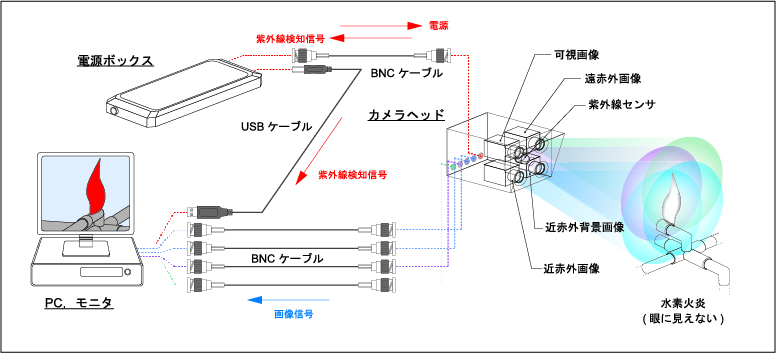

システム構成

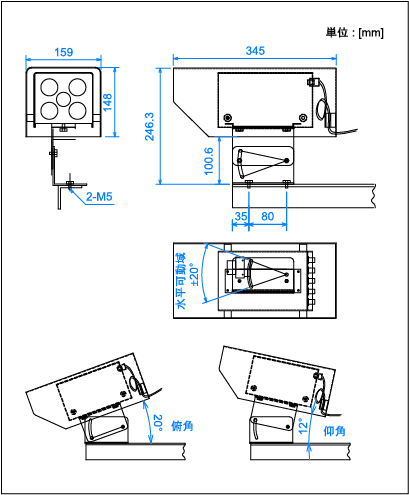

寸法図

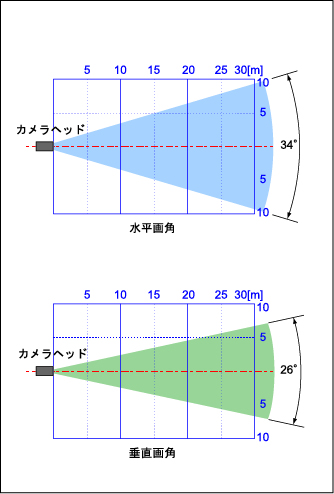

監視エリア
仕様
| カメラヘッド | 電源ボックス | |
|---|---|---|
| 外形寸法(W×D×H) [mm] | 159×345×148 | 180×430×50 |
| 重量 [kg] | 5.1 | 1.6 |
| 消費電力 [W] | < 20 | |
| 保護構造 | 防滴仕様 | 屋内仕様 |
| 検知距離 | 20m（高さ10cmの水素火災）、30m（高さ20cmの水素火災） | |
| 監視エリア[ ° ] | 水平34×垂直26 | |
水素火災可視化装置(定置型)製品カタログ
